大型营运车辆左侧右侧无盲区的利器-车载1080P电子后视镜

人气:315 发表时间:2020-04-14 09:47:32





特种车辆电子后视镜解决方案

产品规格书











产品名称:                   特种车辆电子后视镜





产品型号:                  CRHD8307-D2H



1. 适装车型

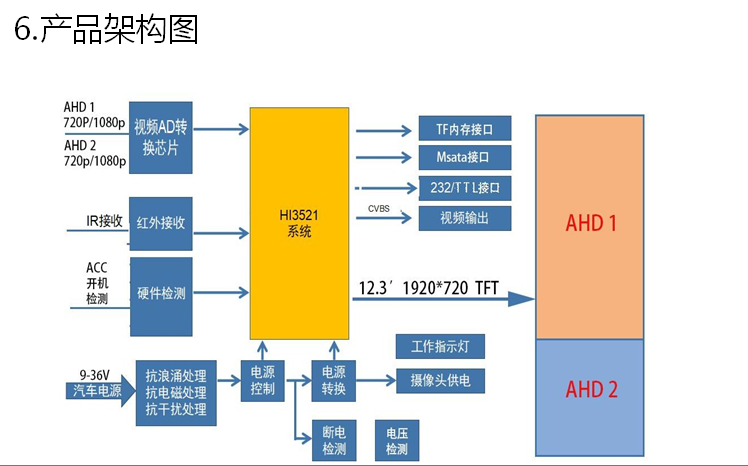

image.png   具体图示说明:

I.            HI3521 系统:包括主控 CPU、内存 DDR3、电源管理 IC,系统可实现运行的最小系统并具有 8AHD 高清视频接入,可扩展未来功能应用。

电源处理:实现对汽车电源转换成设备可用的电源,包括电源抗浪涌处理、电源滤波,

电源转换,电源转换有 24V5V:摄像头等电路使用。24V30VTFT 背光。5V3.3V:系统3.3V 使用。3.3V1.2V:3.3V1.5V:DDR3 使用。



视频 AD 转换:系统最大支持 8 路AHD 摄像头接口,设计上采用视频 AD 芯片进行转换。



摄像头电源:摄像头需要供电,对外提供 5V 电源。

硬线检测:ACC 信号、B+

通讯接口:RS232/TTL

红外接口:设备留一个红外接口,用于进行配置参数的操作。摄 像 头:2 路 AHD 1080P 视频采集。

视频输出:设备输可出 1 路 CVBS 视频输出,接在 DVR 录像机上录像。


  7. 功能特点



1、多层光学蓝色防眩光防炫目镜片,提高同级档次

2、双曲率视野无盲点;

3、超广角行车更安全

4、多层次防眩不刺眼,增强对比,视觉柔和更清晰;

5、影像真实不失真,正确判断行车距离;

6、镜面耐磨,永不褪色;

7、DSP 宽动态强光抑制摄像头,后车大灯周边图像更清楚

8、超高清 1080P 录像,图像还原更具说服力

9、车规级高清高亮显示屏,太阳直射不刺眼

10、视野更广阔, 白天无盲区, 夜晚看得清, 雨天看得见。

11、全方位盲区辅助,解决商用车低速静态、高速动态盲区监控显示;

12、公交车进站时,站台乘客信息一览无余

13、洗扫车路边作业时,洗刷与路肩之间的距离精准测算

14、减小车辆转弯及行车变道时因视野盲区导致的安全驾驶事故;

15、减小弱光、雨雾天气行车时,因视野受限导致的安全驾驶事故。




8. 关键部件性能参数(主机)


项目

描述

1

操作系统

Linux   系统

2

外观尺寸

330*150*29mm

3

屏类型

TFT-LCD

4

屏尺寸

12.3   inch(8: 3) IPS

5

分辨率

[1920X3(RGB)X720   Pixel

6

亮度

1000cd/m2

7

对比度:

1000:1

8

可视角度

U/D: 45/º45,º L/R: 45/º45º

9

SOC 型号

Hisilicon HI3521A

10

SOC 性能

CoretxA9   1GHzx2+VianteGc2000

11

RAM

1600MHz_DDR3_2GBx2

12

ROM

SPI_NandFlash_512MB

13

视频通道

AHD1920x1080

14

控制接口

RS232/UART

15

存储接口

TF/Msata

16

录像分辨率

1920*1080

17

额定工作电压

24V

18

额定工作电流

350mA

19

功率

<10W

20

工作温度

-30℃-80℃

21

存储温度

-40℃-95℃

22

重量

1000g




9. 关键部件性能指标(摄像头)


摄像头:



项目

描述

1

图像传感器

索尼IMX   307

2

视频制式

PAL

3

感光像素

1920(H)*1080(V)

5

图像清晰度

1920TVL

6

帧频

30FPS

7

视频信号

AHD

8

最低光照度

0.01Lux

9

视场角

水平   140°

10

视场角

垂直   100°

11

信噪比

≧60dB

12

白平衡

自动

13

增益控制

自动

14

背光补偿

自动

15

额定工作电压

5V

16

额定工作电流

120mA

17

工作温度

-30℃-80℃

18

存储温度

-40℃-100℃

19

防户等级

IP67


 10. 接口定义



控制主机接口定义







6

(空)

12

摄像头 1 视频+

5

摄像头 1 供电

11

摄像头 1 视频地

4

摄像头 2 供电

10

摄像头 2 视频+

3

TX

9

摄像头 2 视频地

2

RX

8

ACC

1

输入地

7

24 供电
