如何选择车载摄像头镜头的焦距?

人气:10820 发表时间:2020-03-09 14:29:32

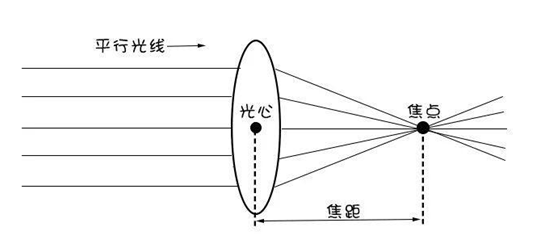

首先什么是车载摄像头的焦距。

请看下图:

摄像头的焦距:

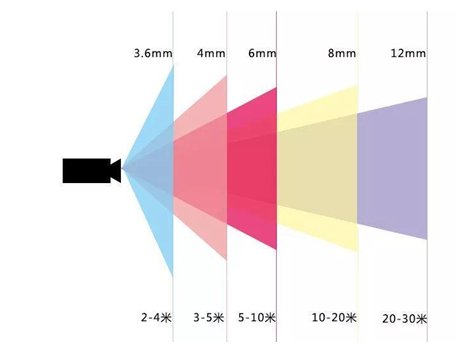

不同的车载摄像头焦距的效果如何?有什么区别?

在车载摄像头的像素相同的情况下:

焦距越小,可视距离越近,视场角越大。

焦距越大,可视距离越远,视场角越小。

相同位置,安装焦距不同的车载摄像头,得到不同的画面效果:


该如何选择车载摄像机的焦距?

不同的使用场景要选择不同的焦距。


不考虑像素的情况下:

视场角很大、物距变化范围非常小的场景,可选用焦距1.7mm-2.8mm镜头。



视场角较大、物距变化范围较小的场景,可选用焦距3.6mm4mm镜头。

视场角较小、物距变化范围较大的场景可,选用焦距6-12mm镜头。

在客运车货车,就是我们常说的两客一危的车内监控用的车载摄像头一般较长采用3.6MM或者2.8MM焦距的车载摄像头,如果对着车外拍摄车辆前方路况的ADAS摄像头一般采用6MM 或者更大焦距的镜头,以便能拍摄到更远的距离。

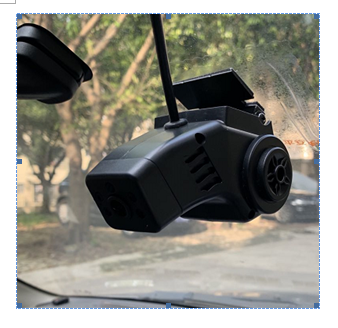

而在一般的出租车网络车内的监控的车载摄像头一般采用更为广角的车载摄像头,因为政策要求摄像头要能拍到司机和副驾驶座位上的乘客,最好还能拍到后排的各个位置上的乘客,我公司有一种摄像头可以达到这种角度需求。见下图。


车载摄像头的焦距与镜头角度对照表如下:

镜头焦距

搭配1/3" CCD

需配红外角度

最佳距离

2.8 mm

89.9°

90°

0.5m(Min)--6.72m(Max)

3.6 mm

75.7 °

90°

0.5m(Min)--8.64m(Max)

4 mm

69.9 °

90°

1m(Min)--9.6m(Max)

6 mm

50.0 °

60°

1m(Min)--14.4m(Max)

8 mm

38.5 °

45°

2m(Min)--19.2m(Max)

12 mm

26.2 °

30°

2m(Min)--28.8m(Max)

16 mm

19.8 °

30°

3m(Min)--38.4m(Max)

25 mm

10.6 °

15°

4m(Min)--60m(Max)

60 mm

5.3 °

15°

6m(Min)--124m(Max)



1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示:







镜头焦距

距离5米

距离10米

距离15米

距离20米

距离30米

(毫米数)

(宽×高)

(宽×高)

(宽×高)

(宽×高)

(宽×高)

2.8mm

13×9.8

26×19.5

39×29.3

52×39

78×58.5

3.6mm

8.5×6.4

17×12.8

25.5×19

34×25.5

51×38.3

4mm

8×6

16×12

24×18

32×24

48×36

6mm

5.5×4.1

11×8.3

16.5×12.4

22×16.5

33×24.8

8mm

3.5×2.6

7×5.3

10.5×7.9

14×10.5

21×15.8

12mm

2×1.5

4×3

6××4.5

8×6

12×9

16mm

1.5×1.1

3×2.3

4.5×3.4

6×4.5

9×6.8

25mm

1.3×1

2.5×1.9

3.8×2.9

5×3.8

7.5×5.6

60mm

0.5×0.4

1×0.75

1.5×1.1

2×1.5

3×2



以上是对车载摄像头角度的选择做的一些总结。欢迎各位技术大咖补充。
