7寸 9寸 10.1寸海思方案车载录像显示器 360度全景 4路8路录像一体机

人气:9795 发表时间:2020-06-06 11:12:15



 AHD 四路一体机



一、产品概述


科瑞斯特海思方案AHD 四路一体机通过安装在车身内/外部的 4 个广角摄像头,同时采集车辆四周的影像,实时传送到一体机上。借助此系统,驾驶员可以直观地看到车辆周围的障碍物和行人,有效减少刮蹭、碰撞、陷落等事故的发生。本产品能够把所有行车画面记录下来,避免“刮瓷”纠纷。

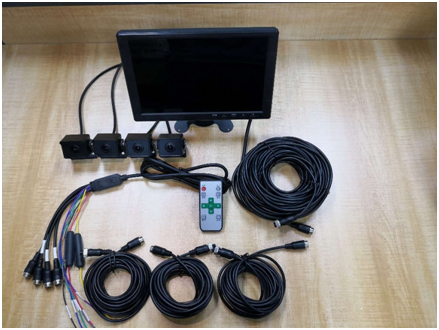

二、产品组成清单




产品配件清单

名称

图示

说明

数量



主机






10.1 寸高清显示(1280*800)/实体按键(5   个)/IR 遥控接收



1



摄像头






AHD 高清(720P)/不带灯/航空头



4



红外遥控器






11 键/4 路单独按键



1



10P 尾线




4 路摄像头接口、左/右/后转向信号、B+/GND/ACC   电源信号接口、一体线

中间没有连接端子



1



摄像头延长线 A






前左右视/5 米/航空头/带屏蔽/带转向信号



3



摄像头延长线 B






后视/20 米/航空头/带屏蔽/带转向信号



1



固定件




多向调节支架,可打螺丝悬挂(选配)



1



固定底座






底座支架,可固定在驾驶台面上(选配)



1



三、产品参数





项目



功能简介



性能指标

系统

操作语言

简体/繁体/英文





操作界面

图形化菜单操作

操作方式

按键、红外



视频输入

视频输入

4 路 AHD 高清视频输入

录像方式

默认开机录像,不漏秒

录像格式

2K H.265 视频,4 路视频分开保存



视频显示

实时显示

10.1 寸高清 IPS 屏,1280*800

视频显示

14 种多路视图显示模式

本机回放

本地播放,随时查看

触发显示

触发显示

自动切换到对应的摄像头视图

录像存储

TF   卡

CLASS10,大于 16GB,最大支持 256GB

音频部分

麦克风

支持麦克风录音,菜单可设置关闭



电源部分



电源输入

支持 9V~36V 宽电压,具有车规级浪涌、过载、过压、欠压、短路等电源保护电路,

适用于各种车辆的电源环境。



整体功耗

引擎检测

ACC 检测线

4   路录像

小于 10W(屏幕显示,4 路摄像头录像)







其他

工作温度

-20~60 度

散热方式

被动散热

倒车线

可调节

视频时长

视频录制时长可设置

通道触发延时

转向信号延时可设置




四、接线说明


详细说明如下:




序号

接口

说明

1

主机线

接主板上 13PIN,3PIN 座子;

2

3 个触发线

接 10~36V 的触发信号源如倒车/转向灯

3

4 个摄像头

按线上的编号接好摄像头;CH1(前);

CH2(后);CH3(左);CH4(右);

4

电源线

ACC/B+/GND;带保险丝;
